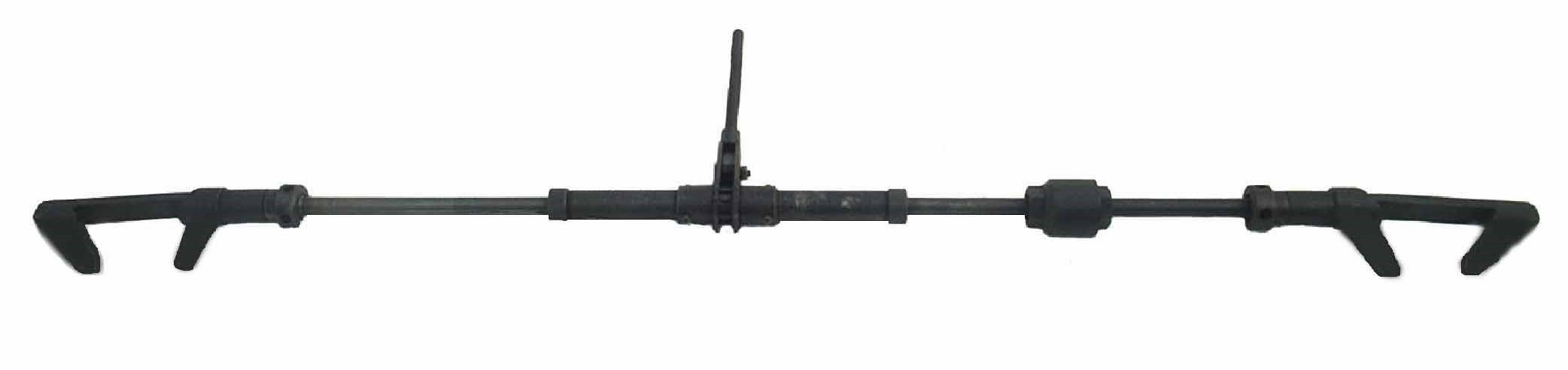

Стяжное приспособление СПУ-1

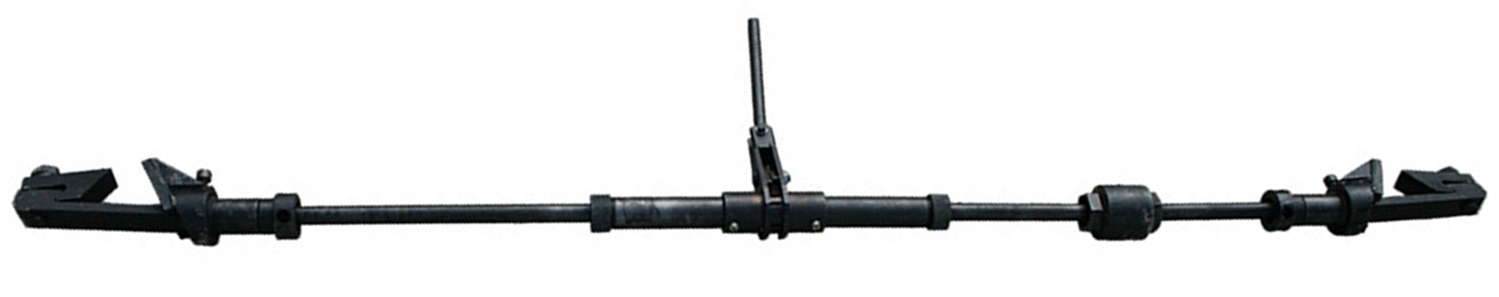

Стяжное приспособление СПУ-1

ТУ 3147-004-25321685-2013

Основные данные и характеристики :

Используется при перешивки пути с рельсами типов Р50, Р65 и Р75 для колеи

шириной 1520 мм и 1524 мм, а также при односторонней расшивке шпал.

1. Приспособление используется при перешивки пути с рельсами

типов Р50, Р65 и Р75 для колеи шириной 1520 мм и 1524 мм,

а также при односторонней расшивке шпал :

- при сужении колеи расшитых концов, не более – 15 мм.

- при расширении колеи расшитых шпал, только концов,

  не более – 6 мм.

2. Место установки захвата приспособления – головка или подошва рельса.

3. Расчётное максимальное усилие при растяжении приспособления,

    не более  –  10 000 кг.

4. Расчётное максимальное усилие при сжатии приспособления,

    не более  –  630 кг.

5. Максимальные усилия 10 000 кг и 630 кг возникают соответственно:

5.1. При сужении рельсовой колеи на 15 мм.

5.2. При расширении рельсовой колеи на 6 мм.

6. Приспособление может применяться при односторонней расшивке шпал:

6.1. При сужении колеи расшитых шпал, концов,

       не более 6 мм.

6.2. При расширении колеи расшитых шпал, только концов,

       не более 6 мм.

7. Габаритные размеры:

длина     – 1930 мм.

ширина  –     70 мм.

высота    –   370 мм.

8. Сопротивление   изоляции   должно  быть  не  менее 10 кОм.

9. Вес приспособления    –  16 кг.

Цена с НДС Подробнее в разделе "скачать прайс"
